Заміна штекера в навушниках

Велика стаття про штекери, вони ж джеки, і конектори в навушниках. Стаття містить теоретичну інформації, приклади штекерів з фото, що ми використовуємо, вартість заміни та можливі нюанси. Фото зроблено на міліметровому папері, щоб було видно реальний розмір штекера. Фото клікабельні, при натисканні збільшуються. Нюанси, наприклад, яка максимальна товщина проводу підходить саме для цього штекера. Ціна повна та остаточна, без додаткових платежів.

Jack

Розділяють за розмірами на:
- jack — 6,3 мм;
- mini-jack — 3,5 мм;
- micro-jack — 2,5 мм.
І за кількістю контактів (пінів):
- TS;
- TRS;
- TRRS;
- TRRRS.
Абревіатура з анлійсих слів Tip, Ring, Sleeve — кінчик, кільце, гільза. Відповідно: 2 контакти (пін) — моно, 3 пін — стерео, 4 пін — 4й використовується для мікрофону або балансного підключення, 5 пін — рідко використовується, на нашій практиці зустрічалось тільки в навушниках Sony та Logitech G Pro X.
Штекер на 4 пін можна використовувати, як штекер на 3 або 2 пін, а 3 пін, як 2 пін. Відповідні контакти слід з'єднати між собою.

mini-jack 3,5 мм — самий масовий всім відомий штекер для навушників.

Штекери можуть бути прямі та кутові.

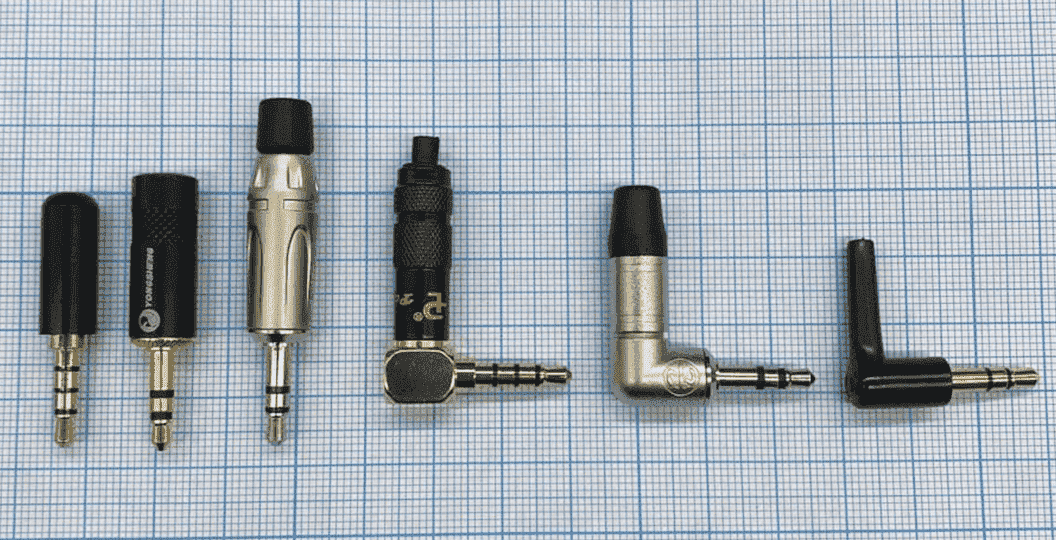

Основні штекери на одному фото для порівняння розміру:
Ремонт наушников JBL

Замена штекера в наушниках Koss

1.
Ціна — 300 грн
3 і 4 пін
Колір: основні — чорний та білий. За запитом доступно більше кольорів.
Для провода товщиною до 2,5 мм з демпфером та до 3,5 мм без. При певній модифікації до 5,5 мм.

Замена штекера в наушниках AKG

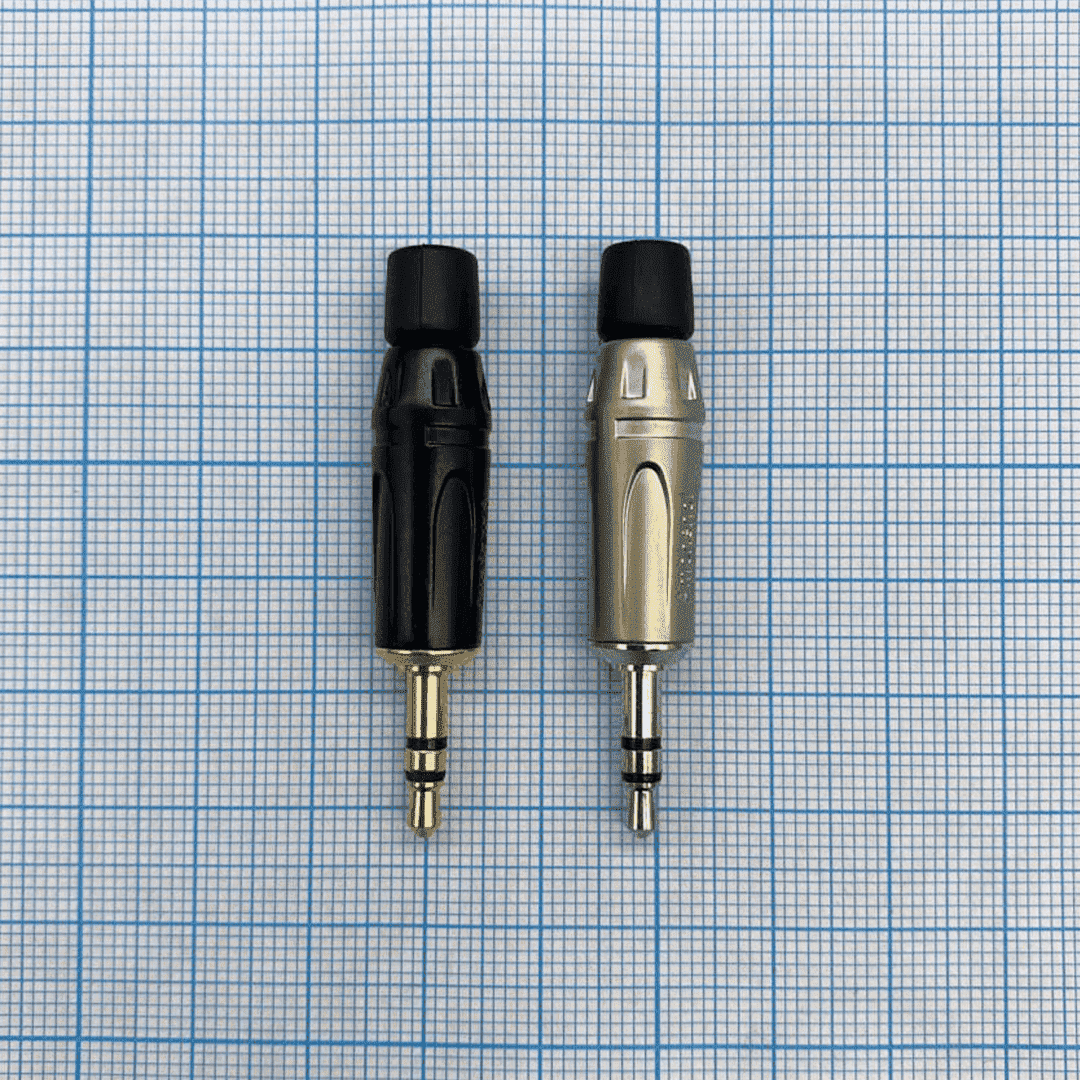

2.
Ціна — 400 грн
3 пін
Колір: чорний та металік.
Два види. Для провода товщиною до 4 мм та до 6 мм.

Замена штекера в наушниках Beyerdynamic

3.
Ціна — 500 грн
3 пін
Колір: чорний та металік.
Для провода товщиною до 6 мм.

Замена штекера в наушниках Kingston

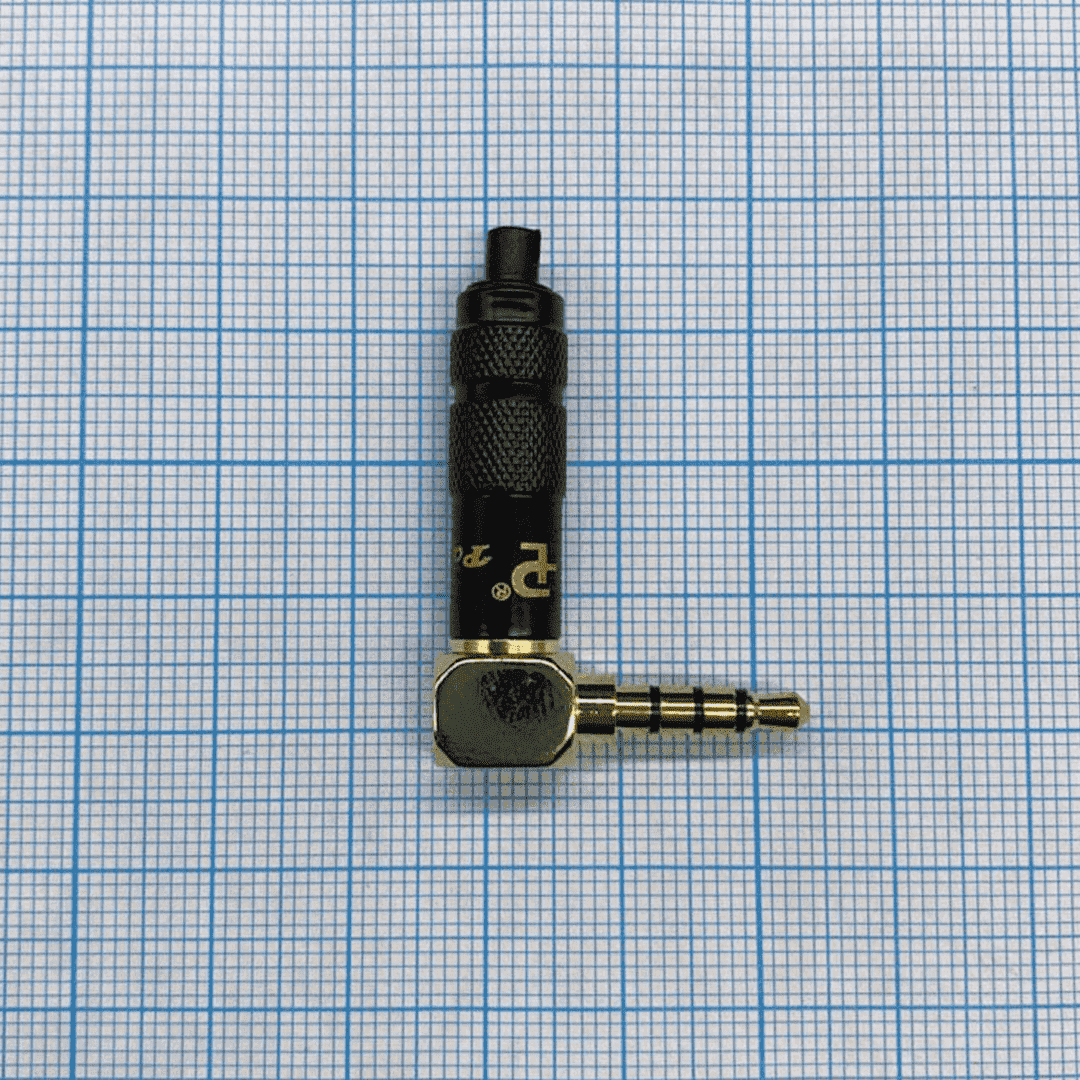

4.
Ціна — 400 грн
4 пін
Колір: чорний.
Для провода товщиною до 3 мм з демпфером та до 5,5 мм без.

Замена штекера в наушниках Shure

5.
Ціна — 500 грн
3 пін
Колір: чорний та металік.
Для провода товщиною до 5 мм.

Замена штекера в наушниках Sennheiser

6.
Ціна — 450 грн
3 і 4 пін
Колір: чорний та світло сірий.
Для провода товщиною до 2,5 мм.

Компактні штекери.

Ремонт наушников Apple EarPods

7.
Ціна — 450 грн
4 пін
Колір: білий.
В основному використовується для навушників Apple EarPods, але підійде для будь-яких з товщиною провода до 2 мм.

Замена штекера в наушниках Bose

8.
Ціна — 450 грн
3 і 4 пін
Колір: чорний.
Для провода товщиною до 2,5 мм.
