Конструкция ЭХО Н-16-40С

Старенькие old school'ьные ЭХО

Принесли в ремонт ЭХО Н-16-40С. Была проблема в проводе, который в результате мы полностью заменили.
После замены возникла другая проблема: при прослушивании музыки звук периодически пропадал в обоих динамиках. В разобранном виде наушники прекрасно работали. Решили разобрать динамики, почистить контакты в процессе разборки которых и родилась идея написать эту статью.

Наушники интересны тем, что в них используется ортодинамический излучатель с достаточно необычной и нестандартной конструкцией. Выпускались данные наушники в 80-90х годах.

Внешне динамик выглядит так:

 Ремонт наушников в КиевеРемонт наушников beats


Конструкция динамика довольно проста на первый взгляд.

Динамик состоит из двух магнитов с перфорацией. Каждый из магнитов в разных своих частях имеет разную намагничесность.

Магниты динамика ЭХО


Посреди которых располагается мембрана.

Мембрана сделана из лавсана (это тот же пластик из которого сделана, например, бутылка для Pepsi, но назывался так в СССР в честь места его разработки - Лаборатории Высокомолекулярных Соединений Академии Наук) и на неё спиралью нанесена металлическая токопроводящая дорожка.

наушники ЭХО


Получается такой себе "бутерброд".

 Ремонт наушников киев


На последок фото мембраны под микроскопом.

Увеличение в 8 раз.

 если у вас поломались наушники

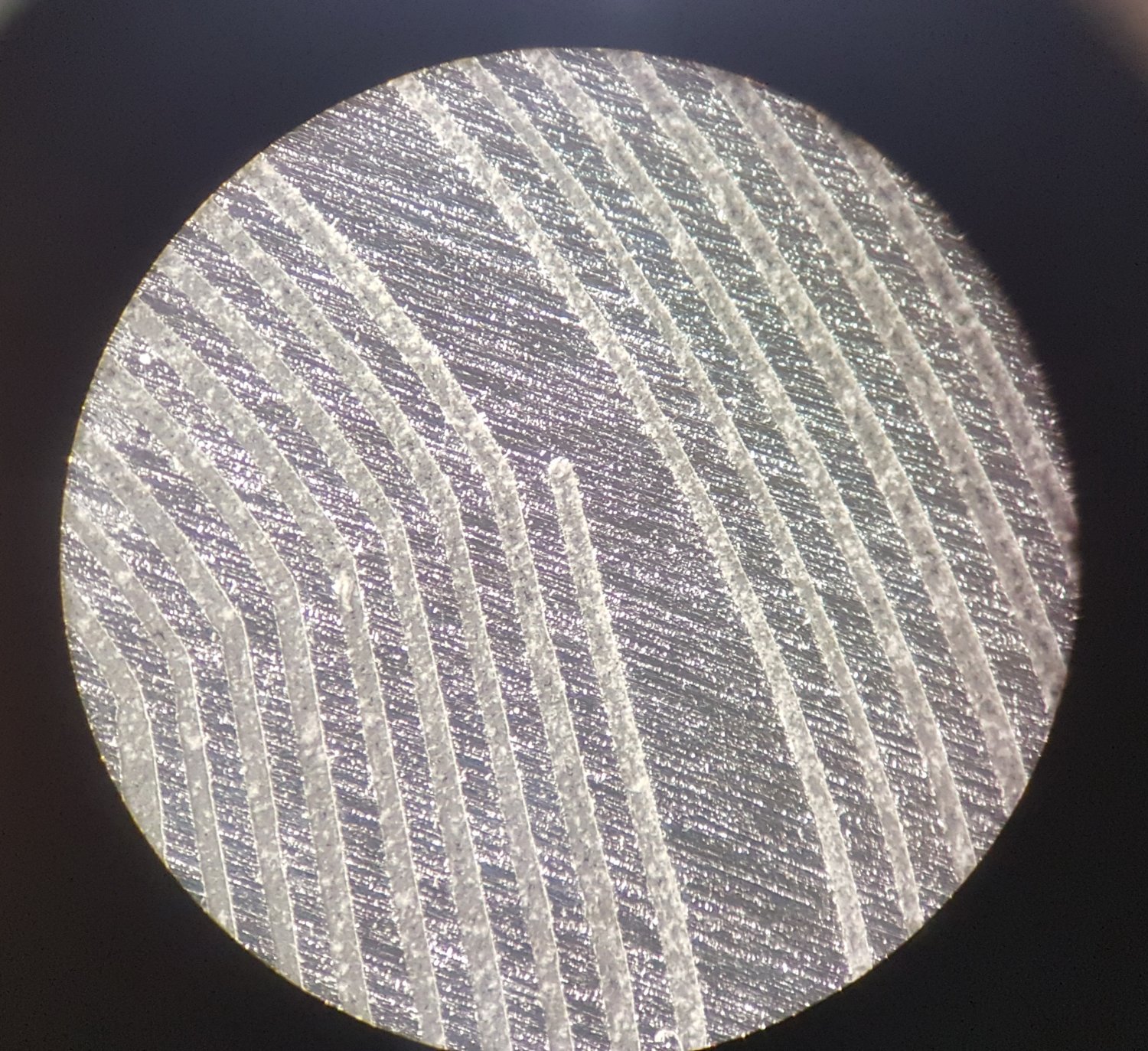

И 40 раз.
